Policejní siréna

Policejní siréna na 12V do auta za pár stovek z Číny. Skládá se z ovládací krabičky s tlačítky a mikrofonem, od které je vedený plochý propojovací kabel do amplionu, který je možné díky RJ 11 konektoru rozpojit. Z amplionu jsou ještě vyvedené 2 kabely určené pro napájení. Jelikož nikde žádná dokumentace není (ostatně jako k většině čínských zařízení), tak jsem se rozhodl celé zařízení rozebrat, překreslit a zjistit, jak funguje.

Uvnitř amplionu je malá destička s integrovaným digitálním NF zesilovačem Nsiway NS4110B o výkonu 18W odpovídajícímu příkonu celého zařízení, tudíž údajných 100W uváděných prodejcem je nesmysl. Zesilovač je pravěpodoně zapojen jako invertující. Při provozu sirény díky velké amplitudě vstupního signálu (5V) a dostatečnému zesílení zesilovač pracuje v saturaci. Při snížení amplitudy vstupního signálu však dojde k značnému zkreslení výstupního signálu.

Mnohem zajímavější než zesilovač je však ovládací krabička. Propojovací kabel má 4 žíly - zem (žlutá), napájení +12V (zelená), aktivační signál pro zesilovač (černá), audio signál (červená). Jako generátor / modulátor audio signálu slouží neoznačený SMD čip. Jeho zvukový výstup je digitální (0 - 5V), frekvenčně modulovaný. Čip má 7 vstupů pro tlačítka, která jsou přes 47k pull-up odpory připojená k 5V napájecí větvi. Napájecí věteví je zde myšlena katoda Zenerovy diody, která v sériovém spojením s odpory z 12V větve tvoří jednoduchý 5V zdroj. Při stisknutí některého z tlačítek čip nastaví na aktivačním pinu logickou jedničku (5V), která je přes diodu přivedena na aktivační pin zesilovače (EN, příp. CTRL). Ve stejnou chvíli se na výstupním pinu čipu objeví audio signál, který je přes 2k2 odpor přiveden na vstup zesilovače (SIG). Nyní něco k vestavěnému mikrofonu. Jedná se o kapacitní mikrofon bez aktivního předzesilovače. Po stisknutí bočního tlačítka se odpojí napájení čipu, čímž se znemožní současné použití sirény a 5V napájecí větev je přes 10k odpor přepojena na aktivační pin zesilovače (EN, příp. CTRL) a zároveň na jeden vývod mikrofonu. Ten je pomocí druhého kontaktu bočního tlačítka přes vazební kondenzátor a 2k2 odpor přiveden na vstup zesilovače (SIG). Úroveň signálu z mikrofonu pochopitelně není tak vysoká jako z čipu při provozu sirény, tudíž je amplion méně hlasitý.

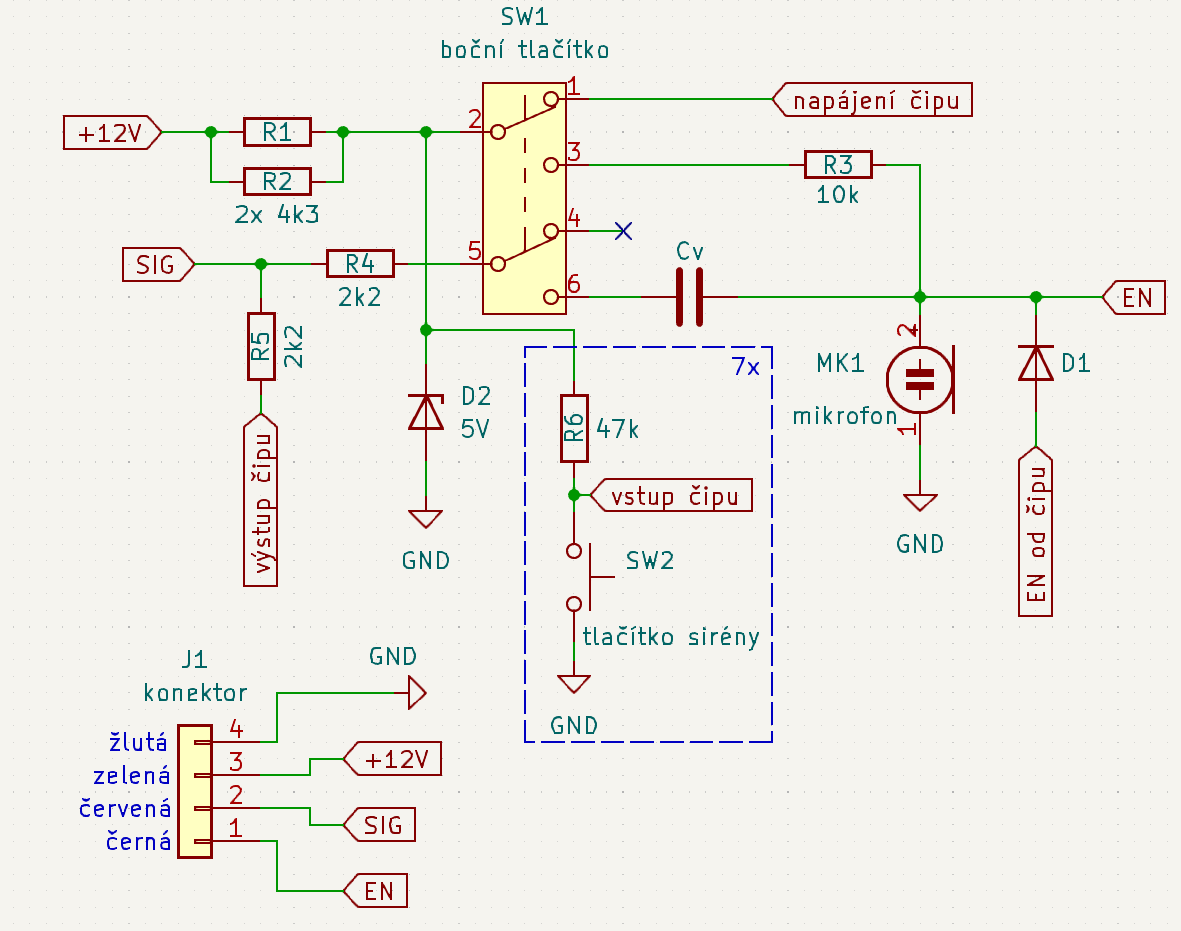

Schéma zapojení

Závěrem bych zmínil pár možných úprav. Zaměřil bych se převážně na NF zesilovač, který by bylo pro vyšší hlasitost vhodné nahradit něčím kvalitnějším a výkonnějším. Bohužel netuším, na jaký výkon je dimenzován samotný amplion, takže si ho netroufám moc přetížit. Dále bych přidal aktivní předzesilvoač k mikrofonu nebo snížil úroveň digitálního signálu sirény, aby byla hlasitost v obou režimech podobná. Další úpravou, kterou jsem sám udělal je regulace hlasitosti. Stačí jen přerušit signálový kabel a proti zemi na něj zapojit potenciometr jako nastavitelný napěťový dělič.

Tady ještě přidávám nahrávky všech režimů sirény. Záznamy jsou pořízeny přímým propojením signálového vstupu zesilovače s mikrofonním vstupem počítače, tudíž by jejich kvalita měla být poměrně obstojná.

HI-LO

HORN

SIREN

WAIL-1

WAIL-1 (spodní)

WAIL-2

WAIL-2 (spodní)
